Classic M7 프리앰프는 1980년대 후반에 출시되어 전설적인 파워 앰프 ONGAKU와 함께 명성을 얻었습니다.

이 프리앰프의 감성적인 사운드 인상을 유지하면서 업데이트된 공예와 기술로 연마되었습니다.

면밀한 회로와 눈과 손으로 더 자세히 검사한 고품질 부품을 기반으로 성능이 향상되고 현대 시스템과의 매칭도 향상되었습니다.

스펙에 더해 넓고 안정적인 사운드 스테이지, 생동감 있는 감성, 낮은 소음도를 구현합니다.



포노 앰프 유닛

포노 앰프의 모듈화는 손으로 배선하는 것과 PCB에 필적하는 짧은 신호 경로의 장점을 모두 실현하였습니다.

모듈 근처에 디커플링 커패시터를 독립적으로 배치하여 신호 루프를 최소화합니다.

ECC803S(12AX7)의 SRPP 회로는 첫 번째 단계에 채택됩니다.

6072(12AY7)는 2단 및 3단의 Plate Follower, Cathode Follower에 사용됩니다.

생생함과 조용함을 모두 갖춘 매우 정확한 이퀄라이제이션을 달성합니다.





라인 앰프 유닛

라인 앰프도 포노 앰프 유닛처럼 모듈화되어 있고, 디커플링 커패시터는 좌우에 독립적으로 배치되어 있습니다.

6072(12AY7)를 사용하는 플레이트 팔로워와 캐소드 팔로워의 직접 결합은 더 낮은 출력 임피던스 500Ω 및 18Hz 컷오프 주파수(20kΩ 부하에서)를 달성합니다.

그것은 강력한 드라이브 능력을 가지게합니다.





전원 공급 장치, 션트 히터 회로

정류관은 EZ81(6CA4)입니다. 전원 트랜스와 초크는 최대한 진동이 없도록 배열하였습니다.

3종류의 디커플링 캐패시터를 선택하여 음색 특성의 균형을 잘 맞추었습니다.

리플 필터 커패시터와 디커플링 커패시터를 명확하게 분리하여 전원 공급을 강화하였습니다.

커패시터 그룹과 새로 개발된 분로형 DC 히터 전원 공급 회로를 결합하여 전원 라인의 리플을 크게 제거하고 히터 전압을 ±5% 이내로 조정합니다.





초고품질 부품

오디오 노트 오리지널 은박 커패시터, 오리지널 전해 커패시터, 은납 저항, SSW 배선 재료, 구리 메인 섀시, 인터커넥트 KSL-VzII, 오리지널 RCA 잭, 오리지널 파워 트랜스포머, 초크 등과 기성 커패시터 및 저항과 같은 다른 부품들은 각 특정 위치에 대해 신중하게 선별 선택하였습니다.





부속 전원 케이블

ACz-아보카도





명세서

제품: 스테레오 포노 프리앰프

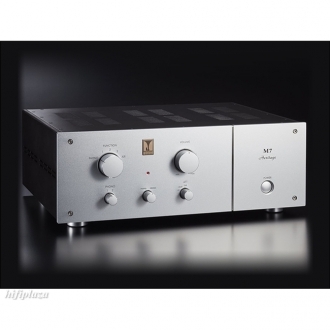

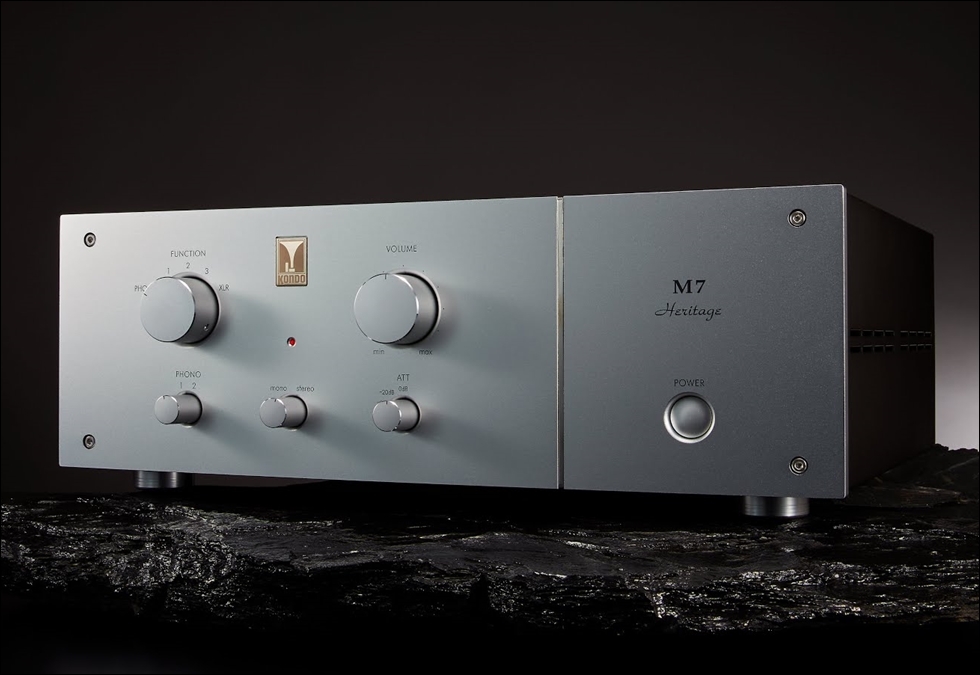

이름: M7 Heritage
모델: M7H

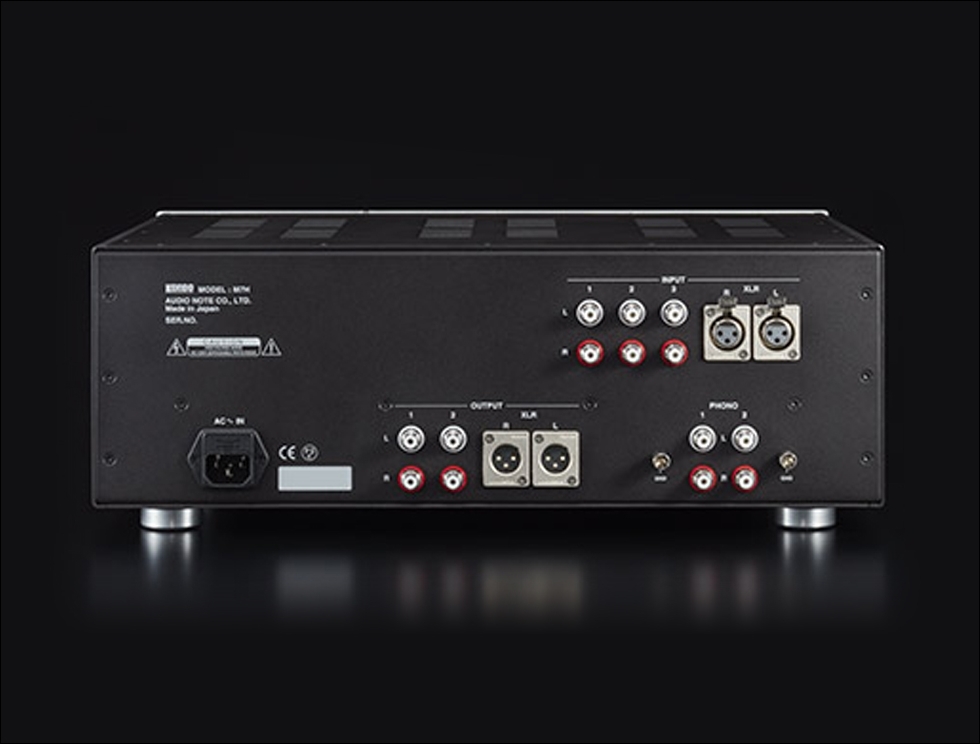

입력 임피던스: Phono RCA 2pairs, Unbalanced / 47kΩ, Line RCA 3pairs, XLR 1pair, Unbalanced / 50kΩ
Output: RCA x2, XLR x1 (unbalanced, over 20 kΩ load)
RIAA Declination : ±0.3dB(30Hz-20kHz, LCF 제외)
주파수 응답: 8Hz ~ 280kHz(+0dB, -3dB / 100kΩ 부하 시, 언밸런스드)
왜곡(THD): 0.07%(1kHz, 1V, Line)
노이즈: 이하 0.15mV(Line), 5mV 미만(Phono)
Gain: 25dB(Line), 38dB(Phono MM)
진공관: ECC803S x2, 6072 x2(Phono), 6072 x4(Line), EZ81 x1(정류)
소비전력: 38W
외형치수(WxHxD): 438mm x 160mm x 330mm (돌출부 제외)
중량: 15kg
