혁신적인 볼륨 조절 메커니즘의 균형 잡힌 입출력을 위한 하이브리드 수동 감쇠기가
한층 더 개선되어 음악의 현실감과 아티스트의 열정을 더욱 끌어냅니다.







제품 개요 및 개념

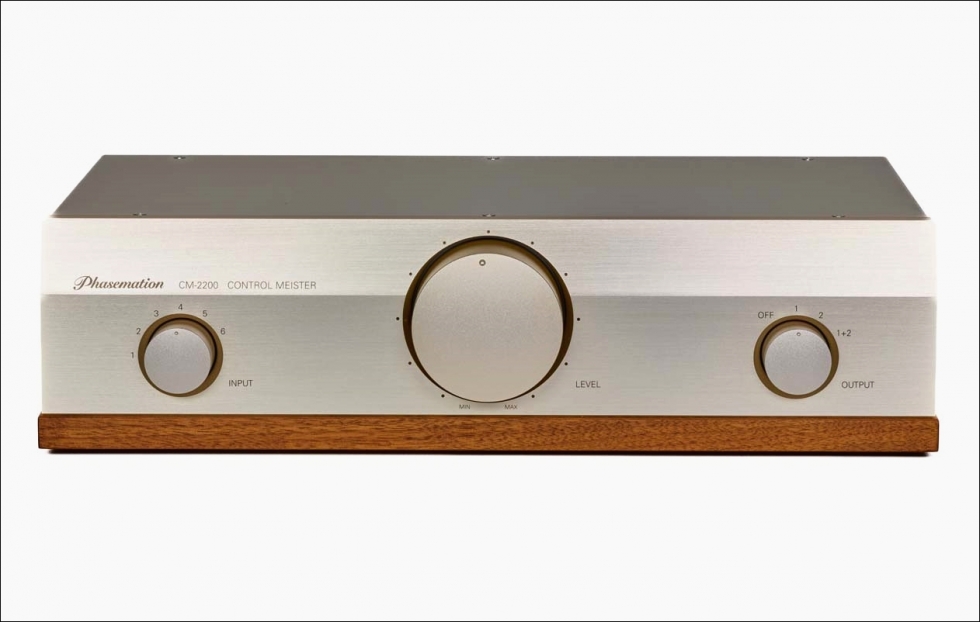

몇년 전, 우리는 액티브 회로를 포함하지 않고 기존의 프리앰프와 차별화된 최고 등급의 하이브리드 패시브 감쇠기 [컨트롤 마이스터 CM-2000]를 출시했습니다. 오디오 재생의 핵심이라고 할 수 있는 볼륨 조절 메커니즘에 대한 새로운 아이디어를 바탕으로 특허를 취득한 이상적인 볼륨 조절 회로를 채택했습니다. 또한, 밸런스 입출력에도 대응 가능한 감쇠기 트랜스를 새롭게 개발하여, 이전보다 더욱 선명하고, 자세하며, 더욱 확장된 사운드 플레이잉 필드를 실현했습니다. 감쇠기 트랜스를 재검토하여, 최신 저효율 스피커와 저이득 앰프에서 나오는 고음량 재생을 포함한 모든 상황에서 손쉽게 사용할 수 있는 +6dB 증폭 기능을 갖춘 세계 유일의 패시브 감쇠기 [컨트롤 마이스터 CM-2200]을 출시하였습니다. CM-2200은 +6dB 증폭 기능을 갖춘 유일한 패시브 감쇠기입니다.

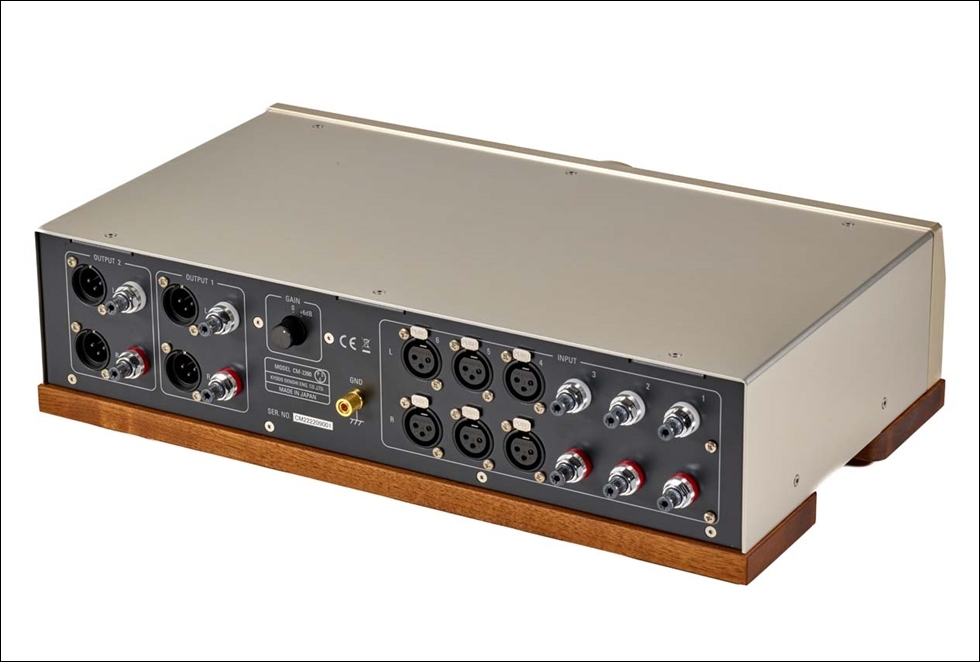

CM-2200 신규 기능 > 게인 변경 스위치 추가(0/+6db)

CM-2000용으로 개발된 밸런스 사양 감쇠기 트랜스포머 권선은 트랜스포머라는 장점을 살려 +6dB의 게인을 가지도록 개량되었습니다. 이 모델에서는 후면 패널에 게인 변경(0/+6dB) 스위치를 추가했으며, 감쇠기의 가변 범위는 0dB(0dB~-70dB) 또는 +6dB(+6dB~-64dB)를 선택할 수 있습니다. 트랜스포머 권선 구조를 재검토하여 어떤 게인을 선택하더라도 광범위한 주파수 응답 및 임피던스 특성을 확보하여 CM-2200의 높고 선명한 음상 정위감을 어느 게인에서도 즐길 수 있습니다.







CM-2000에서 이어받은 주요 기능



새롭게 개발된 고성능 코어소재 및 권선소재 채택

기존에 사용하던 0.2mm 두께의 퍼멀로이 소재를 검토하여 새롭게 "극박(0.1mm) 슈퍼 합금 소재"를 개발했습니다. 또한 권선 소재는 기존에 사용하던 고순도 구리선이 아닌 오디오에 최적의 와이어인 PC 트리플 C 폴리우레탄 와이어를 특별히 주문했습니다. 대형 코어 형상과 결합하여 높은 저역 통과 선형성과 섬세하고 차분한 고주파라는 뛰어난 특성을 달성하고 광대한 공간의 표현을 실현했습니다.







균형을 위해 지정된 최적의 와인딩 개발

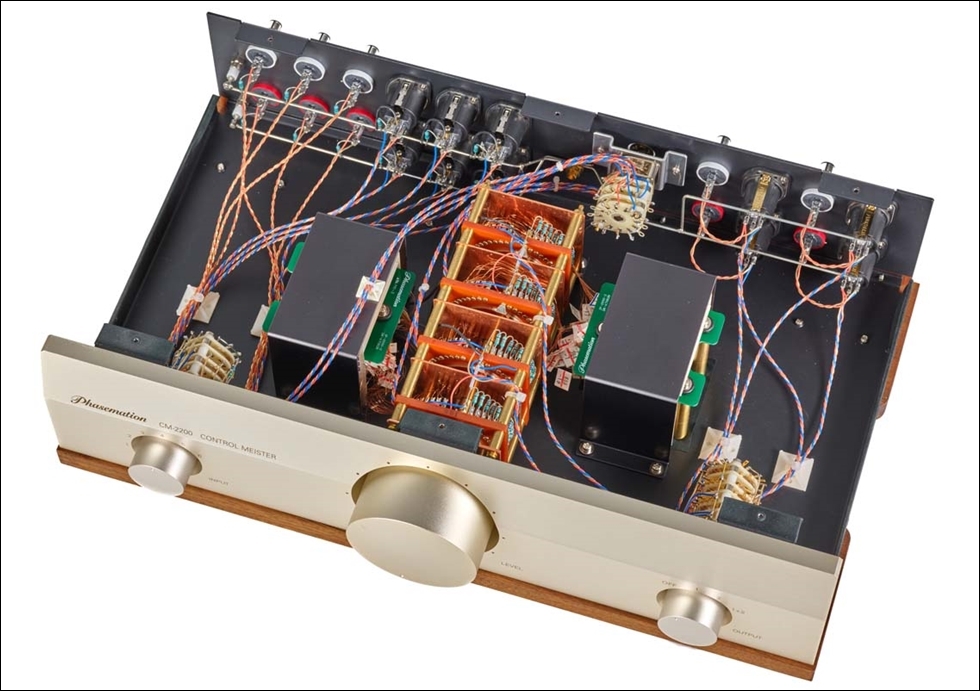

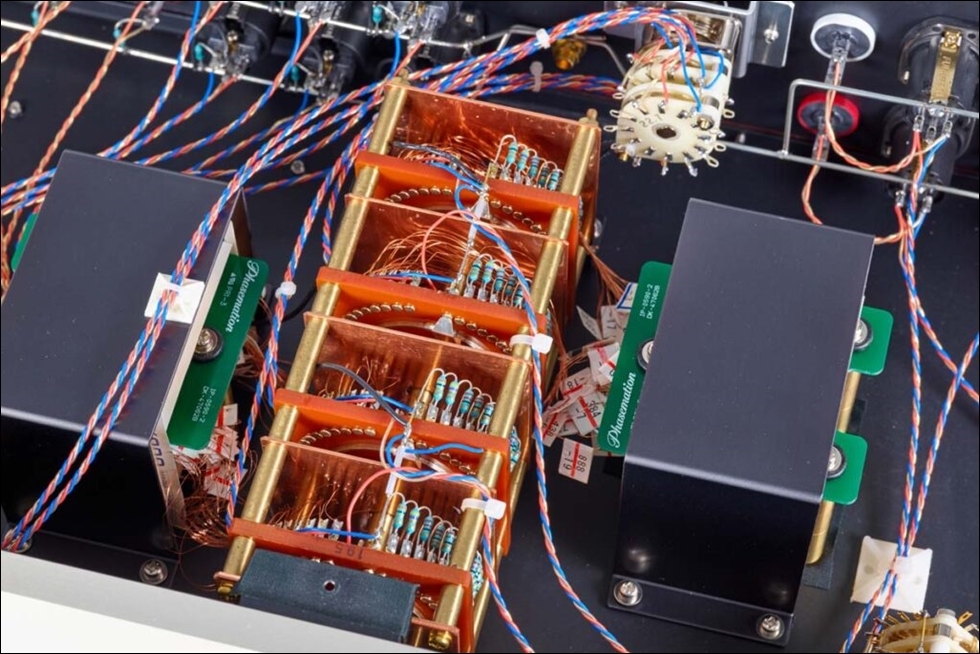

우리는 처음부터 감쇠기 변압기 권선 사양을 검토하여 밸런스 연결의 핫 및 콜드 측의 두 개의 감쇠기 권선을 하나의 변압기에 감은 밸런싱용 감쇠기 변압기를 개발했습니다. 감쇠기 권선이 두 개 더 있다는 사실을 활용하여 언밸런스 입력에 대한 변압기 내부에서 신호(콜드 측)를 생성하고 완전한 밸런스 출력을 지원할 수도 있습니다. 또한 밸런스를 지원하는 두 개의 권선으로 높은 공통 모드 제거비(CMRR)도 얻었습니다. 밸런스 사운드 볼륨 조절 회로용 변압기는 하나의 CH1로 구성되었으므로 넓은 대역에서 우수한 주파수 특성과 위상 특성이 실현되었으며 가청 대역의 위상 왜곡이 감소되었고 가장 중요한 것은 신선도가 높고 명확한 일정한 음상이 구현되었습니다.









외부 유도 윙윙거림과 불필요한 진동을 제거합니다.

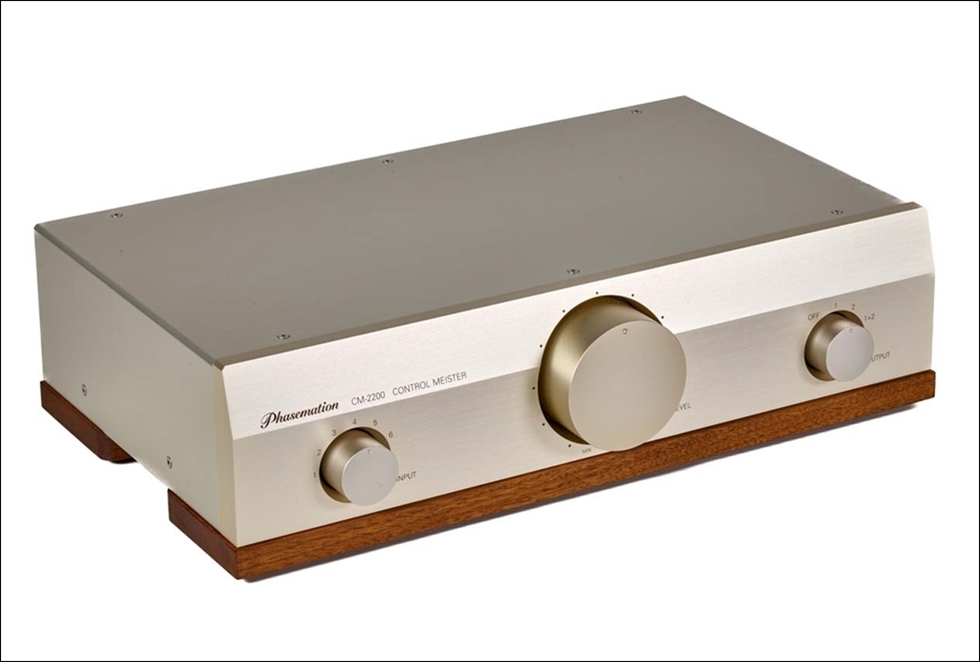

외부 유도 험을 위해 2mm 두께의 단단한 강철판에 구리 도금을 한 섀시 베이스와 유도 험 실드가 있는 케이스 커버가 배치되었습니다. 또한 변압기 근처에 있는 자기 실드 재료는 이중 구조입니다. 감쇠 변압기는 고감쇠 고무 재료로 본체에서 부유하여 외부 진동이 전파되는 것을 방지합니다. 전면 패널은 컨트롤 앰프 CA-1000과 동등한 20mm 두께의 경사 알루미늄 패널을 채택했습니다. 외부 케이스 아래에 호두 재질 베이스를 추가하여 다양한 종류의 재료를 결합하여 불필요한 진동을 효과적으로 제거하고 S/N 비가 좋은 재생 사운드를 제공합니다.



고품질 부품 사용

입력 및 출력 단자에는 고품질, 고음질로 정평이 나 있는 Furutech사의 로듐 도금 단자를 채택했습니다. 또한, 풋에는 TAOC의 고탄소 주철 절연체를 채택하여 사운드의 해상도를 높이는 데 기여합니다.



명세서

- 형태 : 하이브리드 수동 감쇠기

- 입력 임피던스 : 47kΩ 이상

- 채널 분리도 : 100dB 이상 (20 ~ 20kHz)

- 주파수 특성 : 10 ~ 100kHz (+0,-3dB)

- 출력 임피던스 : 250Ω 이하

- 입력단자 : RCA×3、XLR×3 Furutech사의 로듐도금 단자

- 출력단자 : RCA×2、XLR×2 Furutech사의 로듐도금 단자

- 최대 외부 치수(mm) : 434(폭) × 117(높이) × 289(깊이)

- 무게 : 10kg
