CAD120s MKⅡ

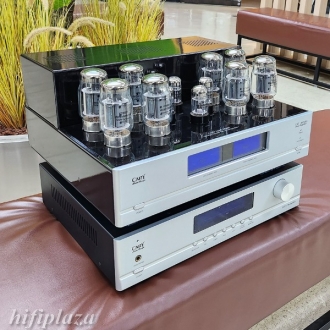

미국 오디오시스템 메이커로 오랜 역사와 전통을 자랑하고 있는 Cary Audio사의 진공관 파워앰플리파이어시스템. 모델 CAD 120S시스템은 채널 당 60와트 실효 출력을 낼 수 있게 설계되어있다.
3극 출력과 울트라 리니어(ultra linear) 무드 방식을 선택해 줄 수 있게 설계되어 있으며 진공관 특유의 고음질 재생이 특징. 클래스 AB 증폭 푸시풀 방식으로 울트라 리니어와 3극 작동을 전면 패널에서 선택해 줄 수 있게 버튼이 준비되어 있다.
입력 단은 밸런스와 언밸런스를 모두 갖춰놓고 있으며 사용 진공관은 입력 게인 단에 6SN7관 2개와 드라이브 단에 같은 6SN7관 2개를 그리고 출력 단에는 KT 88관을 8개 갖춰놓고 있는 음질 중시형 설계가 돋보이는 시스템.
내부 회로 설계를 보게 되면 파워 트랜스포머는 EI 하이볼테지와 바이어스 서플라이 EI라미네이트 그리고 출력 트랜스포머는 특수하게 제작된 bifilar 원운드(wound) 각 채널에는 1%급 메탈 필름 저항을 시용했다.
전원부에는 560 마이크로 파라트급 콘데서 4개를 그리고 Kimber Kaps사의 콘덴서 등을 사용해 제작되어 있으며 스피커 연결 터미널 단자는 금도금 5웨이 바인딩 동 재질로 되어 있으며 AC 파워 코드도 분리 방식이다.
이 시스템은 약 3분가량의 워밍업 시간을 갖은 다음에 동작해 주게 되면 이상적인 사운드를 듣게 해준다는 회사 측의 설명도 참고해 주시기 바랍니다. 중후한 외형 디자인 보다는 다이내믹한 사운드에 관심을 끌게 한 파워 앰플리파이어 시스템이다.


시스템 재원

설계방식: 클래스 AB 증폭 푸시풀 파워 앰플리파이어
실효출력:60W+60W(Triode),(120W+120W/Ultra linear)
재생주파수대역:17Hz-25Khz(@ 1와트시)
잡음과험:-80 dB
입력임피던스:100K(RCA/밸런스)
사용진공관:6SN7관 각각 2개(게인/드라이브), KT 88관 8개(출력단)
크기:17“(W) x 8"(H) x 14"(D)
중량:65 lbs

- 제품스펙 -
Preamplifier Inputs 1 pair balanced XLR connections
6 pair single-ended RCA connections

Preamplifier Outputs 1 pair balanced XLR connections
2 pair RCA connections

Controller Connectors (1) 3.5mm “mini plug” jack for IR input
(3) 3.5mm “mini plug” jack for trigger out
RS 232 full remote configuration interface

Vacuum Tube Compliment (4) 12AU7 dual triode tubes
Volume Control Range 63.0 dB
Gain 16 dB
Input Impedance 100 k Ohms on RCA
200 k Ohms on XLR

Output Impedance 500 Ohms on XLR
500 Ohms on RCA

Rated Output RCA - 1 Volt (8 volts maximum)
XLR - 2 Volts (16 volts maximum)

THD+N <0.03%
Frequency Response +0.5 dB from 5 Hz to 50 kHz
Residual Noise <90 dB
Power Input 110/117 or 220/234 Volts AC @ 50-60 Hz
Power Consumption 75 watts
Break-In Time 100 hours of playing time
Finish Black or silver anodized aluminum
faceplate, semi gloss black steel chassis
Weight 25 lbs
Dimensions 4.5" H x 17" W x 13" D
