제품 설명


음악 감상을 위한 전용 방이 있어서 큰 소리로 음악을 즐길 수 있는 환경에서 소리의 크기는 시청 위치에서 100db를 넘는 경우가 많습니다. 하지만 아파트 등의 환경에서는 큰 음량으로 들을 수는 없습니다. 경우에 따라서는 옆집이나 다른 층 소리가 들려올 정도이므로 큰 소리를 낼 수 없습니다. 아파트에서 일반적으로 음악 감상을 할 때 음량을 재어 보면 대낮에 80db, 밤에는 70db 정도밖에 내지 않습니다.

좁은 방에서 음악을 들을 때 시청 위치까지의 거리는 2m라고 보았을 때 이런 상태에서 스피커를 울린다면 스피커의 1m의 거리에서 음량은 83db, 능률이 80db의 스피커를 사용하면 앰프의 출력은 2W면 충분하게 됩니다. 순간적으로 울리는 피크의 소리를 2에서 3배로 생각하면 최대 출력 6W면 됩니다. 보통 가정에서 사용되고 있는 앰프는 100W 정도의 출력이 있겠지만 아파트 같은 곳에서 쓰기에는 필요 없다고 보아도 됩니다.



저희는 앰프의 가장 중요한 팩터로서 정보량과 정확도라고 생각하고 있습니다. 앰프의 정밀도를 높일수록 세세한 소리가 들려서 정보량이 늘어납니다. 같은 출력이라면 정보량이 많은 앰프 쪽이 섬세한 소리가 명료하게 들리므로 음량이 크게 들립니다. 정보량이 많은 앰프를 사용하면 아파트와 같은 시청 환경이 나쁜 곳에서도 음량 부족을 느끼지 않고 음악이나 영화를 즐길 수 있습니다.

CAP-1001은 저렴한 가격으로 음악을 즐기는 소출력의 파워 앰프입니다. 출력은 최대 출력 7.6W(10% 왜곡) 무 왜곡 최대 출력 5W(1% 디스토션)에서 24V DC 어댑터에서 동작합니다. 앰프의 심장부에는 새로 개발한 HBK(I)-IC를 사용하고 있습니다. 동사가 지금까지 개발해 온 SATRI-IC는 전류 입력, 전류 출력이었기 때문에 SATRI-IC와는 별도로 플레이어의 아날로그 신호를 전류 신호로 변환하는 회로가 필요했습니다. 그 때문에 가격이 비싸진다는 문제가 있었습니다.

HBK(I)-IC는 SATRI-IC의 정밀도를 유지하면서 얼마나 비용을 낮출 것인가 하는 과제에 도전했습니다. HBK(I)-IC에서는 입력을 전압 모드와 전류 모드로 전환할 수 있습니다. 전압 모드로 사용하면 특별한 회로를 부가하지 않고 전압 신호를 곧바로 입력할 수 있습니다. 출력 회로는 출력 임피던스가 극단적으로 낮은 스위칭 MOS-FET을 사용하고 있습니다.

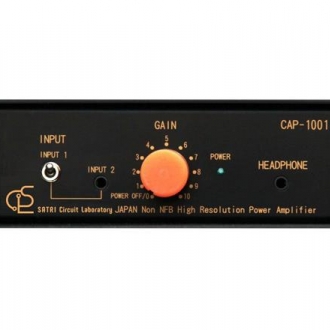

CAP-1001

(파워앰프/인티앰프/헤드폰앰프)



사용 설명서



CAP-1001을 구입해 주셔서 감사드립니다. 이 제품은 저희가 독자적으로 개발한 최신 회로를 투입하여 낮은 가격과 작은 크기로도 상급기에 버금가는 회로의 정밀도를 추구한 앰프로서 전원부를 제외 하므로서 합리적 가격으로 다양한 환경에서 음악 애호가들이 손쉽게 접근하도록 설계하였습니다.



1.     전원 연결하기

DC 24V 전원을 뒤쪽의 DC INPUT에 꽂아주세요. DC 전원 잭의 크기는 외경 5.5mm, 내경 2.1mm입니다. 정격 전압은 DC 24V이며 입력 허용 전압은 DC 9V~36V입니다.



2.     스피커 선 연결하기

앰프 뒤쪽의 스피커 단자에 +(빨간색)와 –(검은색)를  서로 닿지 않도록 구분하여 연결하세요.



3.     신호 연결하기

RCA 케이블을 앰프 뒤쪽의 INPUT1에 연결하고 앞쪽의 INPUT 스위치를 위쪽으로 올리세요. 3.5mm 케이블을 연결하실 때는 앞쪽의 INPUT2에 꽂은 후에 INPUT 스위치를 아래로 내리십시오



4.     전원 켜기

앞면의 GAIN 스위치를 오른쪽으로 돌리면 전원이 켜집니다. 전원을 켠 후 약 5분동안은 바이어스 안정화 시간이므로 정상적인 소리가 나오지 않습니다.       약  30분이 지난 후에 온기 있는 소리가 나옵니다. 권장 에이징 시간은 300시간입니다. 몸체의 발열은 정상적인 현상이며,   전원을 끄지 않고 사용해도 무방합니다.



5.     음악 듣기

GAIN 스위치를 오른쪽으로 돌려서 적당한 볼륨이 될 때까지 돌려서 음악을 감상하세요.



6.     헤드폰 연결하기

앞쪽의 HEADPHONE 단자에 헤드폰을 연결하세요. 헤드폰과 스피커로 동시에 소리가 나오는 것은 정상적인 현상이므로 헤드폰을 들을 때는 스피커 단자의 케이블을 분리하세요. 이때 스피커 케이블이 +(빨간색)와 –(검은색)가 서로 닿은 상태에서 음악을 들으면 앰프가 고장 나므로 주의하세요.



7. 액티브 스피커 연결 가능

액티브 스피커에 연결할 때는 앞면의 헤드폰 출력 단자에 꽂아서 사용하세요.

제품 사양


크기 : 너비 13cm 깊이 18cm 높이 5cm, 무게 : 약 600g

출력 : 스테레오 8W+8W

입력 : 2개 (RCA*1, 3.5mm phone 잭*1)

A/S문의 : 수입원 주식회사 바쿤매니아 T. 070-4065-7500
