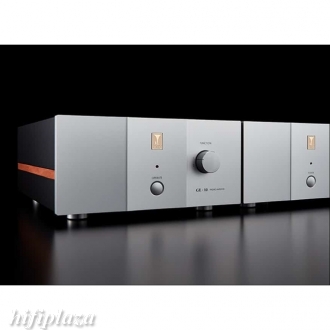

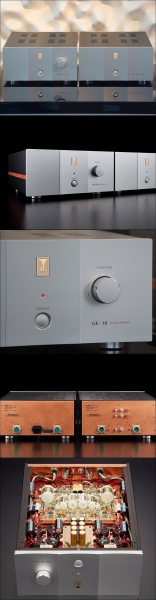

Kondo GE-10i 포노 앰프
특징
- CR형 이퀄라이저 회로
- 섀시와 완전히 분리 독립된 전원 공급 장치
- 절연한 리플 필터 커패시터와 디커플링 커패시터
- 대규모 션트형 필라멘트 전원 공급 회로
- 최상의 채널 분리도를 위해 독립적인 전원 공급 회로
- SSW(실크 실버 와이어), 은박 커패시터, 오리지널 전원 변압기 및 구리 섀시와 같은 고품질 부품을 채택
PHONO 이퀄라이저 유닛
이퀄라이저 회로는 CR 방식으로 가장 자연스러운 사운드 질감을 얻을 수 있습니다.
첫 번째 단계는 캐스코드 회로이고, 그 다음에는 이퀄라이저 뒤에 음극 팔로워가 있습니다. 이러한 배열은 낮은 출력 임피던스에 도달하여 착색이 없는 자연스러운 사운드를 보장합니다.

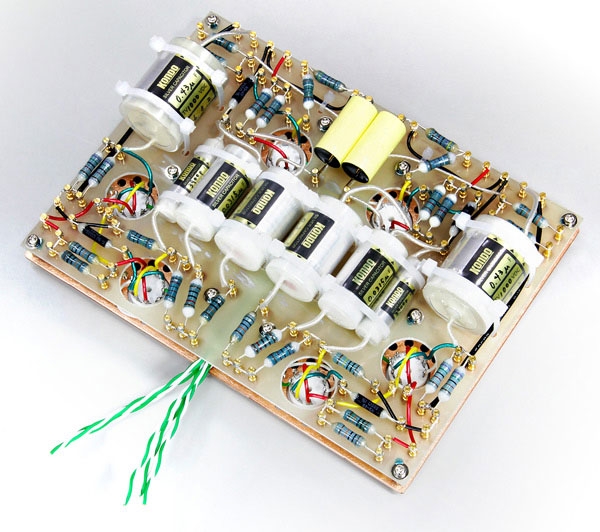

포노 앰프 부분을 모듈화하여 신호 경로를 단축하고 하드 와이어링의 장점을 실현했습니다. 이를 통해 진공관 6개와 대형 은색 신호 커패시터를 모듈에 단단히 장착할 수 있습니다.
또한, 모듈 주위에 4개의 디커플링 커패시터를 배치하여 고순도 신호 루프를 형성합니다. 또한 솔리드 스테이트 프리 앰프를 연결할 수 있다는 점을 고려하면 GE-10은 20kΩ의 낮은 입력 임피던스로 로드가 가능합니다.
전원 공급 장치, 션트 히터 회로
정류관은 6CA4입니다. 전원 변압기와 초크는 진동이 최소화되도록 배열됩니다. 톤 특성의 균형을 잘 맞추기 위해 3가지 종류의 디커플링 커패시터가 선택되었습니다. 리플 필터 커패시터와 디커플링 커패시터를 명확하게 분리하여 전원 공급 장치를 강화하였습니다.
커패시터 그룹과 션트형 DC6.3V 히터 전원 회로를 결합하여 전력선의 리플을 대폭 제거하고 히터 전압을 ±5% 이내로 조절합니다.
로딩 임피던스 및 로우 컷 필터
프리앰프에 연결하고 GE-10i의 출력 로딩 임피던스에서 매칭 값(3개 값 선택 가능)을 선택하면 결과 임피던스가 20kΩ으로 사전 설정됩니다. GE-10i의 출력 커패시터와 이 20kΩ은 음질에 부정적인 영향을 주지 않는 로우 컷 필터를 만듭니다. 이 필터는 아음속을 적당히 줄여 사운드를 깨끗하게 유지하는 데 도움이 됩니다.
초고품질 부품
Audio Note 오리지널 은박 커패시터, 은 리드 저항기, SSW 배선 재료, 구리 메인 섀시, 오리지널 전해 커패시터, 오리지널 RCA 잭, 오리지널 전력 변압기, 초크 등. 시판되는 커패시터 및 저항기와 같은 기타 부품은 각 특정 위치에 맞게 신중하게 선택됩니다.

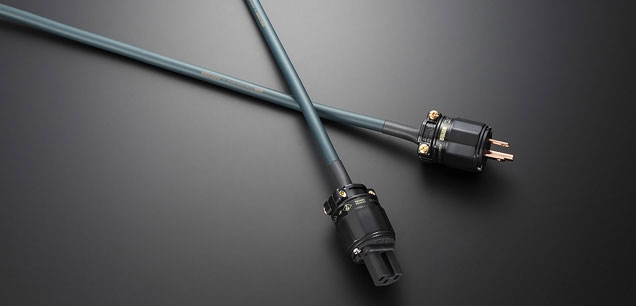

전용 전원케이블
ACz-AVOCADO
명세서
| 제품 |
스테레오 CR형 PHONO 이퀄라이저 앰프 |
| 모델 |
GE-10i |
| RIAA 거부 |
±0.5dB (30Hz-20kHz, LCF 제외) |
| 얻다 |
38dB |
| 입력 / 임피던스 |
2페어(RCA, 언밸런스) / 47kΩ |
| 산출 |
1페어(RCA, 언밸런스, 20kΩ 이상 부하) |
| 소음 |
1.5mV 미만 |
| 진공관 |
E88CC x2, 6072 x4, 6CA4 x2 |
| 전력 소비 |
46W |
| 치수 |
본체 320mm(W) 160mm(H) 414mm(D)
전원 공급 장치 320mm(W) 160mm(H) 414mm(D)
(돌출부 제외) |
| 무게 |
본체 15kg
전원 공급 장치 20kg |
)
!
