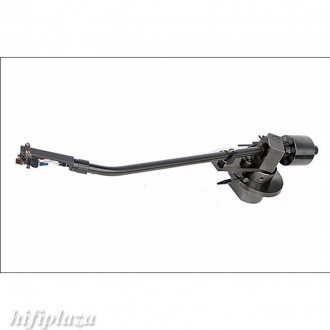

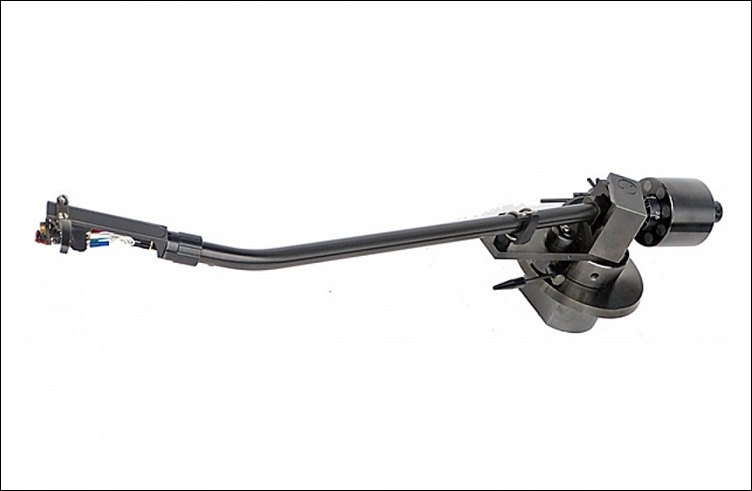

MH-124SD SD 시리즈 톤암
"Jewel in the Crown" – 가장 신뢰할 수 있는 성능을 제공하는 것으로 인정받은 "프리미엄" 최고급 모델.
• MH-124S의 성능을 더욱 향상시킨 궁극의 톤암으로 다음과 같이 S 모델을 능가하는 기술을 적용했습니다.
• DLC(Diamond-Like Carbon)로 코팅된 약 30개의 부품을 사용해 사운드의 상승이 탁월해졌습니다.
• Arm Tube에 탄소섬유를 첨가해 더욱 강력한 진동방지 효과로 S/N비가 현격하게 높아졌습니다.
또한 내부 선재는 저저항의 가는 순은선을 사용하고 흐름선 코팅에는 궁극적 방진 감쇠 재료인 실크롤을 사용하였습니다.
• 무게추에는 다른 재질들의 쿼드러플 댐퍼 시스템을 채용하여 넓은 범위에 걸쳐 진동 흡수를 실현하였습니다.
사양
|
모델
|
MH-124SD
|
|
형식
|
스태틱 밸런스형
|
|
총 길이(*1)
|
340mm
|
|
유효 길이(*2)
|
305mm
|
|
실용 길이(*3)
|
290mm
|
|
오프셋 각도
|
20 °
|
|
조정 가능한 카트리지 무게(헤드쉘 포함 )
|
12 ~ 31g(40g)
|
|
총 무게
|
1.12kg
|
|
오버행
|
15mm
|
|
침압 범위
|
0.25g(최소 저울) – 6g 이상(3g/360 °회전)
|
|
가능 높이 조절
|
41 ~ 70mm
|
|
헤드쉘 무게
|
12g (나사 및 리드선 포함)
|
|
장착 베이스에 대한 샤프트 치수
|
16mmΦ
|
|
장착 구멍
|
30mmΦ
|
|
고정 깊이
|
최대 20mmt(다른 크기도 가능)
|

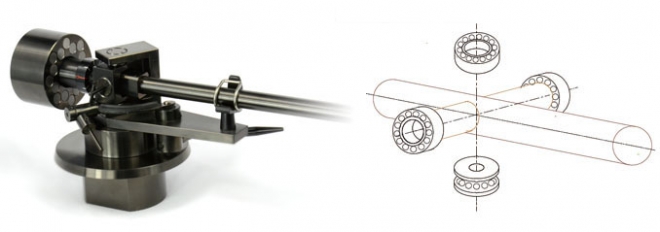

- 본체의 재질은 단단한 스테인리스 스틸로 되어 있습니다. 연마 과정이 굉장히 힘들긴 했지만 그 결과 음질은 비교할 수 없는 수준에 이르렀다고 자부합니다. 음질에 필수적인 지렛대가 약한 구조라면 반향을 일으켜 전체적인 음질에 직접적인 영향을 미치게 됩니다. 이 기계는 4개의 큰 베어링을 단단히 지지하여 공진과 흔들림을 방지하고 트래킹 능력을 향상시킵니다.
특히 수직축의 하부 베어링은 고정밀 스러스트 베어링을 사용하여 무거운 팔이 고감도로 움직일 수 있는 스트럿 구조를 주어 트레이싱 능력을 크게 향상시켰습니다.
-
- S 모델
S 프리미엄
- 암 파이프는 음질에 매우 민감합니다.

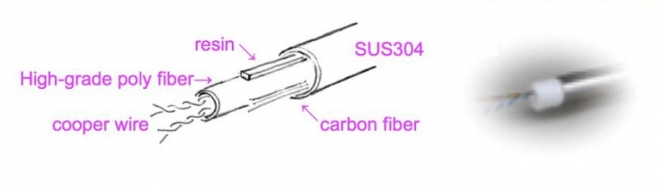

S 모델 암 파이프의 특징은 음질에 매우 민감합니다. 암의 내부 표면은 고급 폴리 섬유 안감으로 인해 진동에 강합니다.
- S Premium 모델의 특징

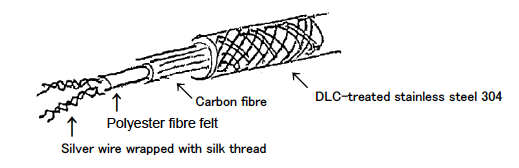

음질에 미치는 영향과 관련하여 암 파이프의 가장 중요한 부분은 먼저 암 내부의 탄소 섬유 층으로 진동을 제어한 다음 고급폴리S 유형과 마찬가지로내부에 섬유가있습니다. 다음으로 전기 신호를 전달하는 전선을 저저항 은선을 사용하여 실크실로주위를 폴리 섬유로 감싸 방진성을 이중으로 보장합니다.
각 부품이 서로 연결되는 지점은 가능한 한 접착제 사용을 피하기 위해 표면이 밀착되도록 설계되었습니다. 특히 베어링 조립은 세심한 감도가 필요합니다.
우리는 팔의 곡률이 추가적인 힘을 가하지 않도록 노력했습니다. 직선이 아닌 L자 모양의 막대를 조작할 때 손으로 추가적인 비틀림력이 어떻게 가해지는지 상상하면 이해하기 쉽습니다. 또한 가장 적합한 위치에 "진동 흡수 구조"를 배치하여 공진을 효과적으로 감쇠했습니다.
웨이트 섹션의 경우

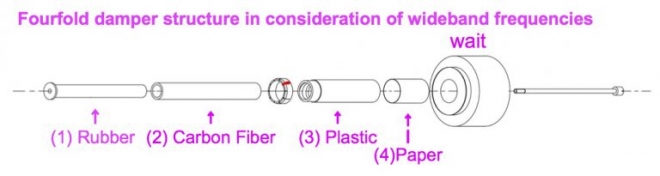

S 모델 S 모델은 광대역 주파수를 고려하기 위해 4중 댐퍼 구조를 사용합니다. 웨이트 섹션의 경우 (1), (2), (3), (4)의 다른 댐퍼 재료를 사용하며 넓은 영역의 진동을 흡수하도록 구성됩니다. (1)의 고무 소재는 긴 나사로 단단히 고정되어 있어 시간이 지남에 따라 느슨해질 염려가 없습니다.

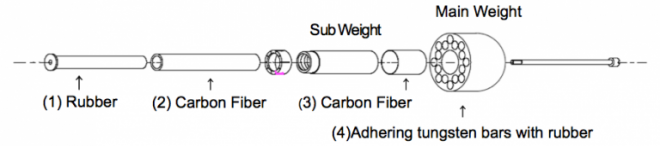

S Premium Weight Assembly는 다양한 댐핑 재료를 구현하고 구조는 광범위한 주파수에서 진동을 흡수할 수 있습니다. 고무재질(1)을 긴 나사로 견고하게 지지하여 노후화에 대한 걱정을 없앴습니다. 메인 웨이트에는 중량 중심을 더 가깝게 하기 위해 스테인리스 스틸 소재에 무거운 텅스텐을 매립했으며, 고무 소재로 텅스텐을 접착해 방진 성능도 확보했다.
- 연마 과정을 통해 헤드쉘을 하나의 구조로 만들어 진동 손실을 크게 줄일 수 있었습니다. 또한 불필요한 재료를 최대한 제거하여 알루미늄(실제로는 스테인리스 스틸이지만)과 유사한 무게 감소를 고안하여 전체 카트리지를 단단히 지지할 수 있는 매우 가벼운 구조를 만들었습니다. S 모델의 고무와 S 프리미엄 모델의 카본은 모두 구조물 상부에서 불필요한 신호를 흡수합니다.
이 슬림한 디자인(폭 10mm, 카트리지의 가장 중심 부근에서 지지 가능)은 중심점에 직접 연결할 수 있기 때문에 진동 손실이 줄어들고 음질이 더욱 향상됩니다.

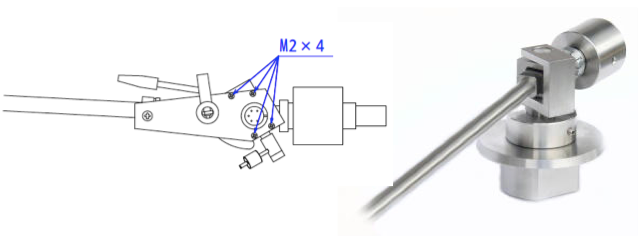

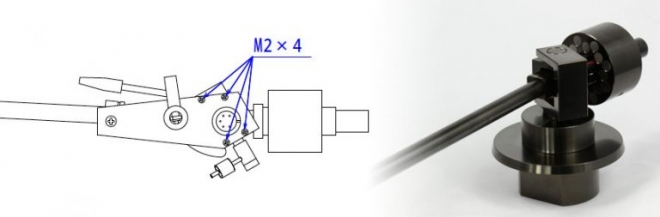

- "Simple is best"를 모토로 인사이드 포스 캔슬러, 암 레스트, 암 리프터 등을 쉽게 제거할 수 있는 구조입니다. (우측 하단의 사진은 인사이드 포스 캔슬러, 암레스트, 암리프터가 제거된 톤암입니다.) 4개의 카운터싱크 나사(M2로 표기)를 풀고 사용해보십시오. 더욱 선명한 음질을 들으실 수 있습니다!
S 모델
에스 프리미엄
- 팔걸이와 팔걸이가 제거되면 팔걸이 리시버와 팔걸이 옵션을 별도 구매로 제공할 수 있습니다. 탑재된 암레스트 리시버가 무겁기 때문에 그대로 안정되어 있습니다. 그러나 위치를 결정하고 양면 테이프로 고정하는 것이 더 안전합니다. 일반적으로 톤암에 추가 부착물이 없을 때 사운드 왜곡이 감소합니다.
- 받침점 아래에 있는 출력 코드의 장착 부분은 매우 단순한 구조를 가지고 있습니다. 리드선이 코어를 통과하는 나사 M8에서 플레이어에 맞는 베이스를 만들기만 하면 제공된 베이스를 사용하지 않고 이 섹션을 다양한 레코드 플레이어에 부착할 수 있습니다.
)
!
