MC 카트리지를 장기간 사용하면 2개의 요크와 자석으로 형성된 자기 회로에 코일로 감은 자성체의 스풀이 자화됩니다.

MC 승압 트랜스의 자기

그림 3은 MC 승압 트랜스의 다이어그램입니다. MC 카트리지는 1차 코일에 연결되고 트랜스의 2차 코일은 MM에 연결됩니다. 레코드를 MC 카트리지로 재생하면 생성 전압 E1에 의해 1차 코일에 I1의 전류가 흐르고 이로 인해 코어가 자화됩니다. 그 결과 자속 (φ)이 흘러 나옵니다. 이 자속 (φ)도 2차 코일로 흐르고 1차 코일 N1 대 2차 코일 N2의 비율은 2차측에 전압을 생성합니다. 일반적으로 퍼멀로이가 코어 재료로 사용됩니다. 신호가 "0"으로 설정되면 이론적으로 퍼멀로이는 "0"의 보자력을 가지지만 실제로는 "0"이 아닙니다. 따라서 약간 자화되어 유지됩니다.

자기 소자의 원리

MC 승압 트랜스 또는 MC 카트리지에 440Hz의 정현파를 그림 4와 같이 20초정도 인가하면 급격하게 신호가 감소합니다. 즉, 스풀 프레임과 자성체 코어 자기장을 점차적으로 작게 만들고 "0"에 가까워짐으로써 자기 소자를 제거합니다.

자기 소거 효과

레코드가 재생되는 동안 MC 카트리지를 단락시킴으로써 MC 카트리지의 자장을 제거 할 수 있습니다. 예를 들어, 임피던스가 4Ω이고 출력 전압이 0.3mV 인 카트리지의 소자 전류는 0.075mA입니다. 마찬가지로 임피던스가 40Ω이고 출력 전압이 0.3mV인 카트리지는 자기 소자 전류가 0.0075mA입니다. 소자기 DG-100은 소자 전류가 약 50배 더 흐르기 때문에 소자 효과가 두배가 됩니다.

이 효과는 섬세한 부분에서 해상도를 높이고 더 선명한 사운드를 생성합니다. MC 승압 트랜스도 소자 할 수 있습니다.

주의 사항 및 사용 방법

• Air-Core MC 카트리지 및 광 카트리지에는 사용할 수 없습니다.
• MM 및 MI형 카트리지를 소자할 때는 바늘을 항상 제거해야 합니다. 바늘을 제거할 수 없는 경우에는 사용하지 마십시오. 그렇지 않으면 자석이 소자됩니다.
• MC 승압 트랜스를 소자할 때는 트랜스와 프리 앰프를 분리하고 자체적으로 소자를 제거하십시오. 그렇지 않으면 큰 신호로 인해 스피커가 손상될 수 있습니다.
• RCA 플러그가 잘 맞지 않으면 무리하게 힘줘서 끼우지 마십시오. 기기의 RCA잭이 파손될 수 있습니다. 특히 주의.
• EA350 / 550에서 MC 승압 트랜스 소자 : 전원을 끄고 INPUT 2 (RCA 단자)에서 소자.
• EA-500에서 MC 승압 트랜스 소자 : 전원을 끄고 MC INPUT 1 (RCA 단자)에서 소자.
• EA-1000에서 MC 승압 트랜스 소자 : 전원을 켜고 전면의 INPUT이 MC2, MC IMPEDANCE는 HIGH 위치, 후면은 MC INPUT 2에 소자기 RCA 터미널과 연결합니다. 이때 연결된 프리 앰프는 반드시 꺼져 있어야합니다. 큰 소리로 인해 스피커가 손상 될 수 있습니다.

간단한 작동 단계

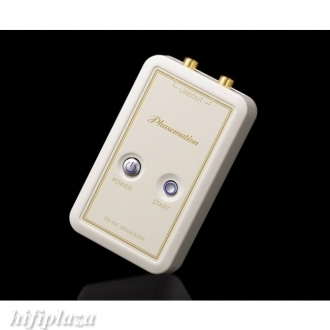

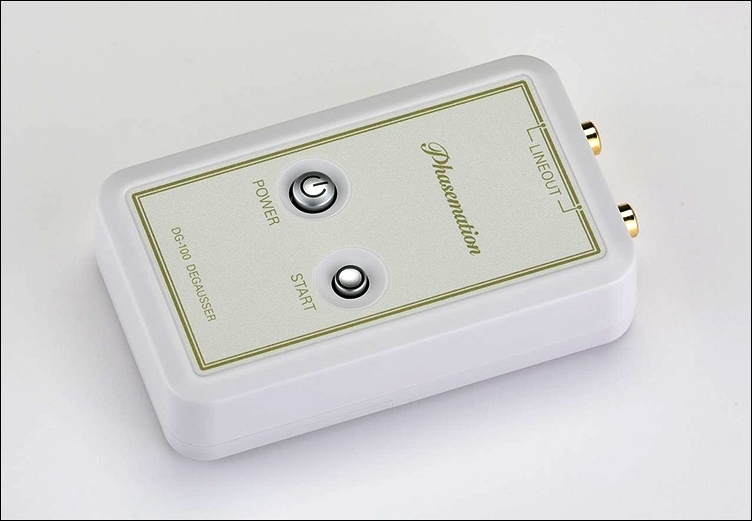

본 기기의 LINE OUT을 MC 승압 트랜스의 RCA 입력 단자 또는 레코드 플레이어의 RCA 플러그에 연결하고 POWER 버튼을 눌러 전원을 켜고 START 버튼을 누르면 약 20초후에 자기 소자 제거가 완료됩니다.

배터리 교환시기

POWER 버튼 주변의 불빛이 흐려지면 배터리 잔량이 적다는 신호입니다. 가능한 한 빨리 새 배터리로 교체하십시오.

방전된 배터리가 남아 있으면 액체가 누출되어 장치가 손상 될 수 있습니다.
